Bei einem gekoppelten Induktor handelt es sich um einen Induktor, bei dem die Verbindung zweier Spulen oder Induktoren durch elektromagnetische Induktion erfolgen kann. Jedes Mal, wenn ein Wechselstrom durch die Primärspule fließt, erzeugt die Spule ein Magnetfeld, das mit der Sekundärspule verbunden ist und eine Spannung in der Spule induziert. Das Phänomen der induzierten Spannung von einem Induktor zum anderen wird Gegeninduktivität genannt.
Koppelinduktoren sind für eine Vielzahl von Anwendungen konzipiert. Diese kompakten gekoppelten Induktivitäten haben hohe Sättigungsströme. Das Modul kann als Koppelinduktivität in einer nicht isolierten DC/DC-Wandlertopologie oder als Transformator in einem Sperrwandler verwendet werden. Sie können auch als Gleichtaktinduktivitäten in Stromleitungen eingesetzt werden. SHINHOM-Kopplungsinduktoren haben Kopplungskoeffizienten von bis zu 99 %. Das kompakte und dennoch robuste Design sorgt für eine funktionelle Isolationsspannung von bis zu 500 V zwischen den beiden Wicklungen.
| Produktfamilien | Induktivität (µH) | IDC(mA) | Länge (mm) | Breite (mm) | Höhe (mm) | |
| AISM | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| LPM | 0.1-400 | 0.32-80A | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| LTM | 0.1-1000 | 100-3000 | 79.53-81.3 | 3.96-5.2 | - | ✉ |
Oberflächenmontierter gewickelter Chip-Induktor
Hochstromige, oberflächenmontierte, gewickelte, geformte Chip-Induktivitäten
MERKMALE:
Niedriges Profil
Hohe Zuverlässigkeit
Geformte Konstruktion
Hervorragende Lötbarkeit
Hitzebeständiges geformtes Harz
Ausgezeichnete mechanische Festigkeit
Bleifrei sind RoHS-konform
Größen 1008 / 1210 / 1812 / 2220
ANWENDUNGEN:
Videorecorder
Videokameras
Kommunikationssystem
Automobilsysteme
LCD/PDP-Fernseher
Festplatten
Netzwerksysteme
Computerperipheriegeräte
TECHNISCHE INFORMATION:
Prüfung: (Äquivalent akzeptabel) Induktivität: HP4285A, RDC: QuadTech 1880 Milliohmmeter, Q: HP4342A, SRF: HP4291A
IDC Max: Wird bestimmt, wenn der überlagerte Gleichstrom um 10 % gegenüber seinem Anfangswert verringert wird
Lötmethoden: Welle, Dampfphase, Infrarot
Beständigkeit gegen Löthitze: 260 Grad für 10 Sekunden
Lösungsmittelbeständigkeit: Entspricht MIL-STD-202E
Kennzeichnung: Induktivität und Toleranz
Betriebstemperatur: -40 Grad bis +105 Grad
Lagertemperatur: -40 Grad bis +105 Grad
Serie in dieser Familie

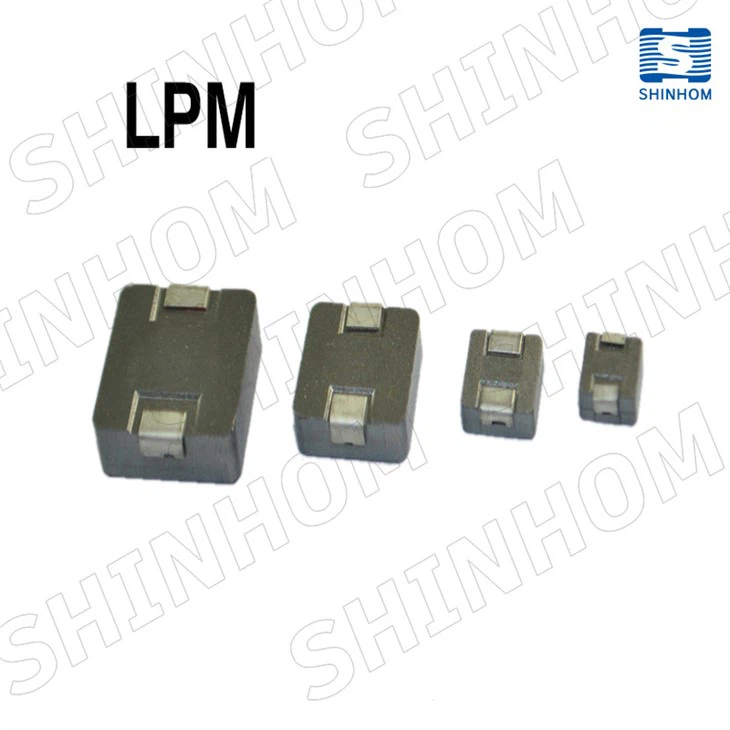

SMD-geschirmte Leistungsinduktivität, SMD-Spulendrosseln mit hoher Zuverlässigkeit
MERKMALE:
Magnetisch abgeschirmter Leistungsinduktor. Geschirmter SMD-Leistungschip-Induktor
Für hohe Ströme bis 50 A und sehr niedrigen DCR Reflow- und Handlöten
sind verfügbar. Gute Lotkehlen und -beschaffenheit verhindern Schäden beim Reflow-Löten
ANWENDUNGEN:
Notebook
Batteriebetriebene Geräte
DC / DC-Wandler
Digitalkamera und ScannerCD-ROM/DVD und PDA
·Betriebstemperaturbereich -55 Grad bis +125 Grad
Serie in dieser Familie
| Produktreihe | Induktivität (µH) | IDC(A) | Länge (mm) | Breite (mm) | Höhe (mm) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
Geformte ungeschirmte HF-Spulen
EIGENSCHAFTEN:
Drahtgewickelte Konstruktion
Hohe Zuverlässigkeit
Axial bedrahtete Festinduktoren
Geformtes Polypropylen
Arbeitstemperatur: -55 Grad bis +85 Grad
{{0}}~0,68uH: Duroplastischer Kunststoffkern
0.68~1000uH: Ferritkern
ANWENDUNGEN:
Videorecorder, AC/DC-DC/DC-Wandler
Videokameras
Kommunikationssysteme
Automobilsysteme
Flüssigkristallfernseher
Stromlieferanten
Netzwerksysteme
Computerperipheriegeräte
Serie in dieser Familie
| Produktreihe | L(µH) | SRF (MHz) | DCR Max(Ω) | IDC Max(mA） | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |
Shinhom ist bestrebt, für Branchen, die Magnettechnologien integrieren oder nutzen, hohe Maßstäbe für Exzellenz zu setzenGeformte InduktorenProdukte.
